| Im Normalzustand liegen bei S und R jeweils Nullen an. Wird eine Eins an S angelegt, gibt der Baustein eine Eins aus, egal wie sich das an S angelegte Signal danach verändert. Erst ein Anlegen einer Eins an R setzt die Inhalt des Speicherbausteins wieder auf Null und damit auch die Ausgabe. Das Verhalten bei Anlegen von Einsen an S und R gleichzeitig ist nicht definiert.

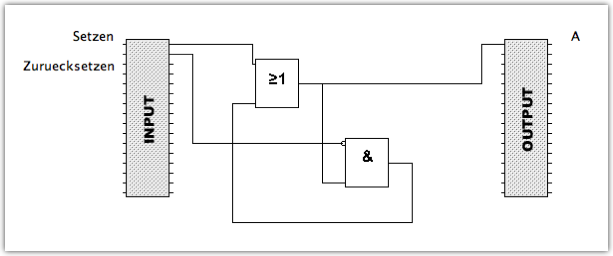

Das R-S-Flipflop besteht aus einer Halteschaltung für das Setzen und einer Torschaltung für das Zurücksetzen. Beim Zurücksetzen unterbricht die Torschaltung die Halteschaltung.
|
|
|
|
|
