Additions- und Subtraktionsrechner

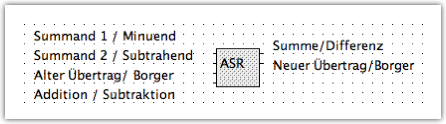

Symbol


Beschreibung
Ein Additions- und Subtraktionsrechner verrechnet zwei Eingabeziffern und einen Übertrag/Borger zu einem Ergebnis und einem neuen Übertrag/Borger. Die Rechenart wird mit Hilfe eines vierten Eingabebits definiert.

Spezifikation

Eingänge

Ausgänge

1) Summand 1 oder Minuend
 1) Ergebnis: Summe oder Differenz
2) Summand 2 oder Subtrahend
 2) Neuer Übertrag oder Borger
3) Alter Übertrag oder Borger
4) Rechenart: 0 für Addition, 1 für Subtraktion

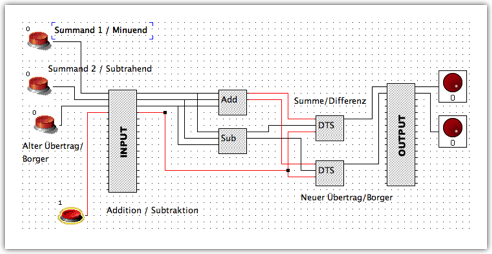

Aufbau
