Befehlsdekodierer (1)

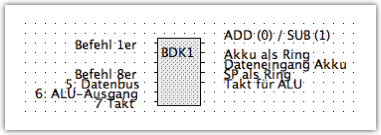

Symbol


Beschreibung
Der Befehlsdekodierer öffnet, bzw. schliesst die Tore für uns entsprechend eines angelegten Befehls (Pin 1-4). Dieser Befehlsdekoder dekodiert die Befehle ADD, SUB, LDA, SPA.

Spezifikation

Eingänge

Ausgänge

1-4) Befehlskode
 1) ADD (0) oder SUB (1)
5) Datenbus
 2) Akku als Ring?
6) ALU-Ergebnis
 3) Dateneingang Akku
7) Takt
4) Sp als Ring?

5) Takt für ALU

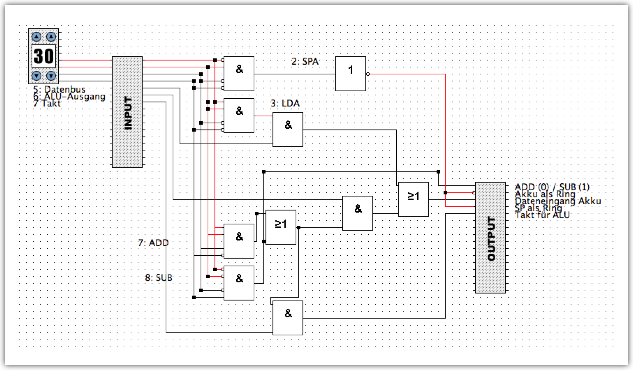

Aufbau
