D-Flipflop |
|
|
| |
|
|
|||
|
| |
|
|
|||
|
| Symbol |
|
|
|||
|
|
|
|
|
|
||||
|
| |
|
|
|||
|
| Beschreibung |
|
|
|||
|
| Bei einem D-Flipflop wird am ersten Eingang ein Datenstrom angelegt. Wenn der zweite Eingang (der Takt) auf Eins steht, wird der aktuell am ersten Eingang anliegende Wert gespeichert. Der dritte Eingang löscht den Inhalt des Speicherbausteins unabhängig vom Takt. Streng genommen gehört dieser dritte Eingang nicht zwingend zum Baustein, aber diese Funktion benötigen wir später. |
|
|
|||
|
| Spezifikation |
|
|
|||
|
|
|
|
||||||||
|
|||||||||||
|

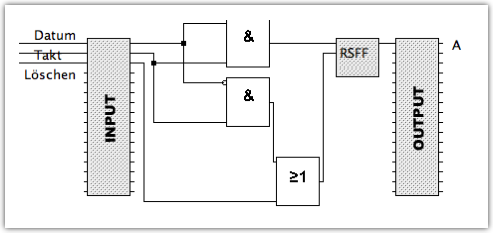

| Aufbau |
|
|
|||
|
|
|
|
|
|
||||
|
|
||
|
|||
